Convertisseur PWM 1-3 KHz Vers Tension Analogique 0-10V – Module PWM Vers 0-10V Pour PLC Et Contrôle Industriel

Besoin de transformer un signal PWM numérique en une tension analogique stable 0-10V pour votre automate PLC, variateur ou autre système industriel ?

Ce module convertisseur fiable répond parfaitement à ce besoin.

Compatible avec les signaux PWM de 1 kHz à 3 kHz, il accepte en entrée du 5V ou 24V (sélection par cavalier) avec un rapport cyclique de 0-100 %.

En sortie : une tension linéaire précise de 0 à 10 V (résolution ≈0.1 V, courant max 10 mA).

Alimentation large 12-30 V DC, consommation faible ~12 mA.

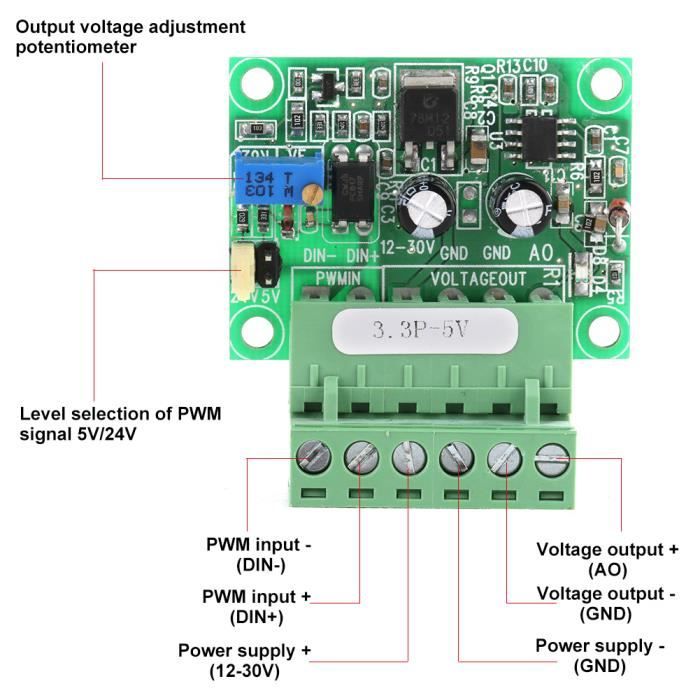

Très simple à câbler : bornes DIN+ / DIN- pour PWM, AO / GND pour la sortie analogique, et alimentation VCC / GND.

Points forts : • Conversion numérique → analogique fiable et précise • Compatible PLC industriels classiques et cartes 5V/24V • Calibration facile via potentiomètre (ex.

50% PWM → ~5V ajustable) • Boîtier compact 50 × 45 mm, montage rapide • Bonne immunité aux interférences pour usage industriel Idéal pour interfacer un microcontrôleur ou une sortie PWM avec des équipements demandant une commande analogique 0-10 V (vitesse moteur, vanne, éclairage, etc.).

Astuce : pour un démarrage propre, laissez déconnecté → sortie 0 V.

Inversez la logique PWM si nécessaire via le logiciel.

Un petit module indispensable pour fiabiliser vos projets d’automatisme !
